一.概述
         HTX型行车式虹吸泥机一般用于给水工程平流沉淀池,也可用于其他类似工程的平流式沉淀池。一端花墙进水,另一端集水槽出水,往复行走吸排池底污泥。吸泥方式为虹吸式,虹吸式采用潜水泵配水射器或真空泵来形成真空,利用沉淀池与排泥槽内的液位差排泥。与刮泥机相比其优势在于被吸排污泥(粒度小,难沉淀)不扰动水体,但含水率较高(一般大于99%)。
被吸污泥直接排到池外,避免了污染的位移动作,减少了污泥干涉现象,带斜板或斜管的沉淀效果会更好。具备虹吸条件(一般为2.5m水位差)可省去污泥泵,即可采用虹吸式吸泥机,反之需采用泵吸泥机。

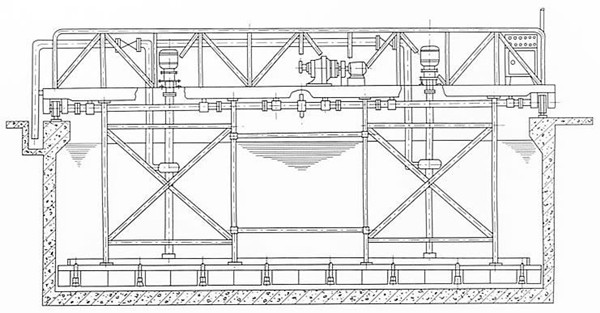

二.结构构造
         HTX型行车式虹吸泥机主要由行车桁架、走道板、驱动机构、吸泥系统、刮泥板、真空系统、紧固件组成。其附件有行走钢轨、动力电缆线、电控箱等。

三.运行原理
         虹吸式吸泥机一般停驻在沉淀池的出水端,首先向水封箱内注水,浸没住管口上方约100mm,同时启动真空泵抽吸吸泥管内的空气,管道内形成一定真空后,泥水则会通过吸泥管源源不断地抽向池外排出。此时电极点压力表的触点信号关闭真空泵,同时启动驱动电机使排泥机沿钢轨前进时,吸泥管不断吸泥排泥,到达沉淀池另一端,碰触返程行程开关时,驱动电机先停止然后反向运转,排泥机开始返程运行排泥,当运行到初始位置时,碰触行程开关,吸泥机停止,电磁阀自动打开,使空气进入虹吸系统,将真空破坏,则停止排泥。

四.设备特点
         1、虹吸方式有射流器和真空泵二种形式可供选择,采用虹吸式结构具有节省能耗等优点。
         2、行走平稳,无噪音,长距离行走无爬轨现象。
         3、水泵连接端口结构先进,可实现不停水检修。
         4、功能扩展:可制成泵虹两用,且可设置反冲洗或采用无堵泵防止堵塞。可配套泥位仪实现在线控制,PLC控制可实现全程或半程全自动运行。
         5、对极细污泥(粒径小于0.1mm)吸泥效果更为突出。
         6、可根据用户工艺要求设计或调定排泥量以节约用水。
         7、行车式虹吸吸泥机相较行车式刮吸泥机,其刮泥板及吸泥嘴独特,有效排除池底污泥等多种沉淀物。

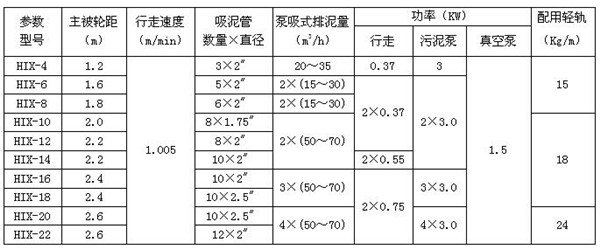

五.设备型号
